HC系列数控高精细等离子切割机

发布时间 2021-07-08     发布人: admin     浏览次数:1111

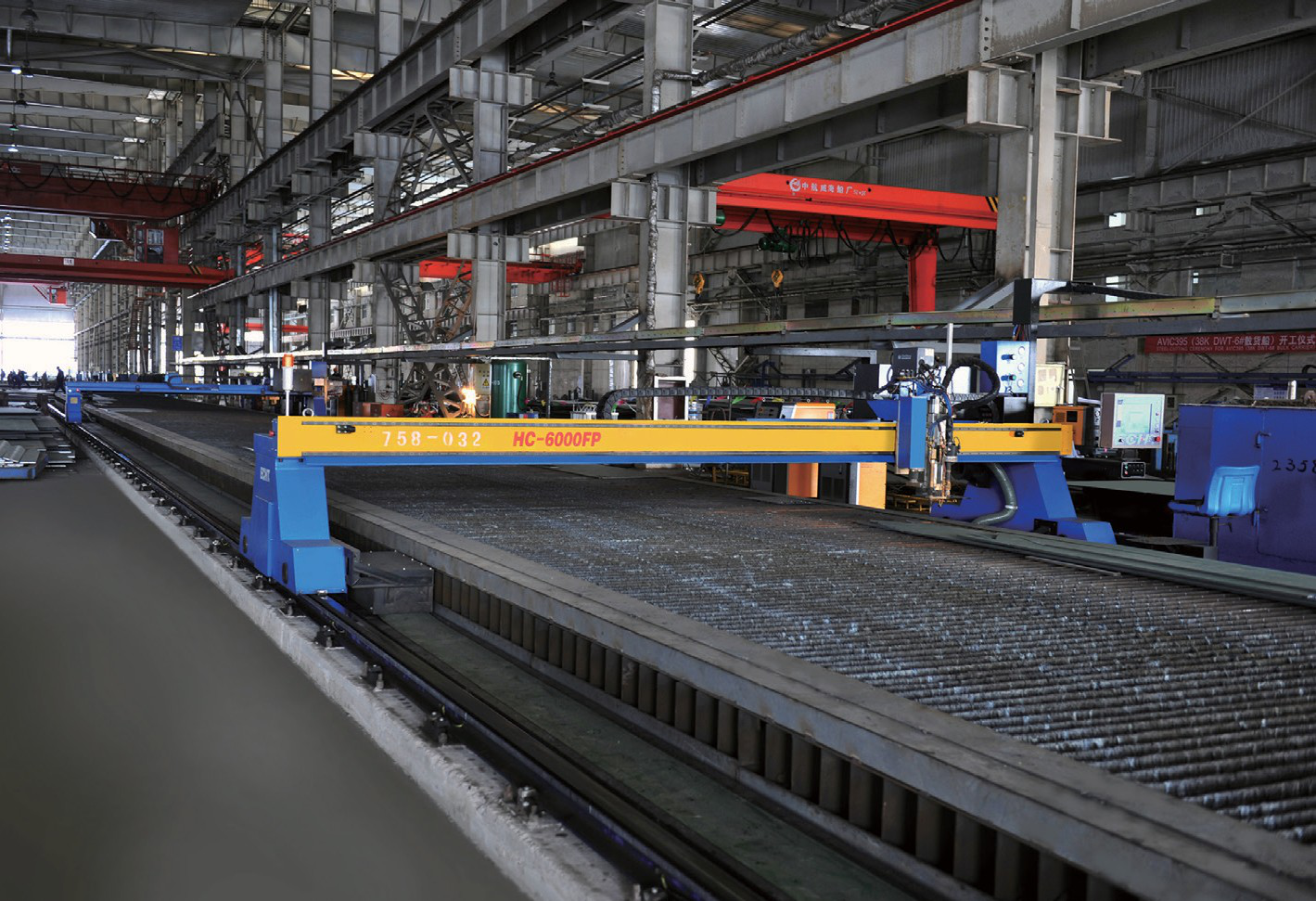

HC系列是一款中型高精度龙门式数控高精细等离子切割机,横向采用直线导轨导向,纵向双边同步驱动,配有高精细等离子切割系统。

整机运行平稳, 精度高且保持性好,切割厚度根据等离子系统确定。

HC series is a medium-sized high-precision gantry CNC high-precision plasma cutting machine, horizontal use of linear guide, longitudinal bilateral

synchronous drive, with high-precision plasma cutting system. The machine runs smoothly, high precision and good retention, cutting thickness determined

according to the plasma system.

主要技术参数

Main technical data

单位unit

设备型号 machine model

HC-3600P

HC-4000P

HC-4500P

HC-5000P

HC-5500P

HC-6000P

HC-6500P

HC-7000P

HC-8000P

输入电源power supply


三相380V 50HZ three phase 380V, 50HZ

纵向导轨中心距 (W) track widthW

mm

3600

4000

4500

5000

5500

6000

6500

7000

8000

纵向导轨长度(L) track lengthL

mm

根据客户需求(建议每2米为单位) according to clients requirement(2m as unit

设 备 宽 度 (A) Machine width(A)

mm

4200

4600

5100

5600

6100

6600

7150

7650

8650

设 备 长 度 (B) Machine ength(B)

mm

1800

2000

设 备 高 度 (H) Machine height(H)

mm

2 950

有效切割宽度(a) Cutting width(a)

mm

2500

2800

3300

3800

4300

4800

5000

5500

6500

有效切割长度(l) Cutting length(l)

mm

L - 2000

L - 2500

运行速度Speed range

mm/min

0~12000mm/min, (无级可调 continuously variable)

驱动方式Drive mode


双边驱动 dual drive

设备重量Machine weight

Kg

1900

1950

2000

2050

2100

2200

2280

2400

2700

等离子切割Plasma cutting


客户根据需要选配according to user requirement

火焰切割Flame cutting


客户根据需要选配 according to users requirement

切割工作台Work table


客户根据需要选配干式切割平台、水切割平台、抽烟除尘切割平台 according to users requirement provide dry cutting table, water cutting table, dust catching cutting table

除尘系统

Dust catching sysytem


客户根据需要选配抽烟除尘系统 according to users requirement provide dust catching sysytem

选项配置 Optional Configuration:

● 自动点火系统 automatic ignition system

● 自动调高系统:电容式/弧压式 automatic height adjusting system: Condenser / arc compression

● 割炬初始定位系统 The torch initial positioning system  水喷淋装置 water spray device

激光辅助定位系统 assisted laser positioning system  火焰切割割炬 flame cutting torch
